L'incarico ricevuto dal COMUNE di TARANTO ha riguardato il rinnovo del CERTIFICATO D'IDONEITA' STATICA e VALUTAZIONE DELLA SICUREZZA STATICA e SISMICA ai sensi del par. 8.3 delle NTC 2018, delle opere strutturali attinenti all’anello superiore della zona spettatori (2° anello) incluso le relative scale di sicurezza e vano ascensore (determina n°1088/2019 del 4 Ottobre 2019).
Lo Stadio, così come si presenta allo stato attuale, per quanto concerne gli spazi destinati agli spettatori, è stato realizzato in fasi successive:
- I Anello Inferiore - dall'Impresa Prefabbricati Pugliese s.r.l. - Oria (BR) nel 1985 (non oggetto della presente Verifica);
- II Anello Superiore - realizzato dalla Ponteggi Dalmine S.p.A. e dalla S.P.E.I. s.r.l. (subappaltatrice delle opere in conglomerato cementizio armato)
- 1° lotto – realizzazione della “staffa di cavallo” costituita dalla gradinata Nord e Sud, tribuna Ovest e relativi raccordi - 1987;
- 2° lotto e relativa perizia suppletiva e di variante –gradinata Est e copertura della tribuna Ovest – 1988
L'anello superiore (2° anello) delle tribune spettatori dello stadio "E. Jacovone" è stato realizzato con un sistema costruttivo denominato A.C.DAL. (brevetto della PONTEGGI DALMINE) costituito da una serie di telai portanti in carpenteria metallica che fungono da supporto ad elementi prefabbricati (fornitura SPEI s.r.l.) in cemento armato costituenti le gradinate, i pianerottoli, le scale, le piastre intermedie e quant’altro necessario per completare l’opera.
I pilastri sono fondati su plinti isolati di dimensioni in pianta 250cm x120cm e altezza 100 cm poggiati a loro volta su due pali trivellati gettati in opera del diametro di 500mm e lunghezza di 22,00 m (armati nei primi 10 m con n.8 ferri diam. 16 e una spirale diam. 6 passo 20 cm).
Di tutto il complesso soltanto il lato ovest è stato munito di copertura; la restante parte (gradinate est, nord, sud ed emicicli di raccordo con la tribuna ovest) risulta scoperta pur essendo predisposta per una successiva possibile copertura e pertanto realizzata con le medesime caratteristiche costruttive dimensionali della tribuna ovest (determinando di fatto un sovradimensionamento delle fondazioni, pilastri e travi intermedie).
La struttura principale dell'anello superiore (2° anello) è pertanto costituita da n.4 CORPI DI FABBRICA indipendenti.
GRADINATA NORD
o CURVA NORD (N1-N13): n. 13 telai
o EMICICLO NORD tra TRIBUNA OVEST e CURVA NORD (N14-N22): n. 9 telai
TRIBUNA OVEST COPERTA
o TRIBUNA OVEST con relativa copertura (O1-O26): n. 26 telai
GRADINATA SUD
o CURVA SUD (S1-S13): n. 13 telai
o EMICICLO SUD tra TRIBUNA OVEST e CURVA SUD (S14-S23): n. 9 telai
GRADINATA EST
o GRADINATA EST (E1-E26): n. 26 telai

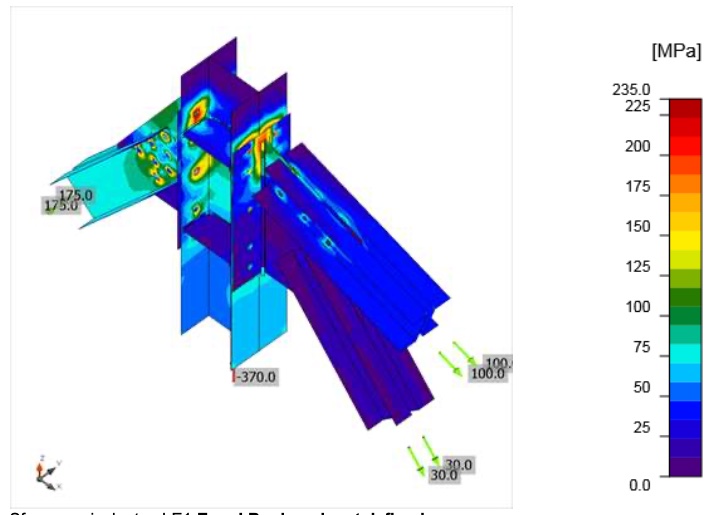

I telai dei corpi delle CURVE NORD/SUD e della GRADINATA EST (telai TIPO S-E-N) sono costituiti da due pilastri principali HEA 300 disposti a 8,00 m di interasse collegati “a portale” ad una travatura di supporto dell’impalcato posto a quota +6,40 m mediante due saette (HEA 220) convergenti superiormente al centro della luce del telaio. Tali pilastri proseguono oltre la quota del solaio andandosi ad innestare nella travatura inclinata di supporto delle gradinate prefabbricate (IPE 450).

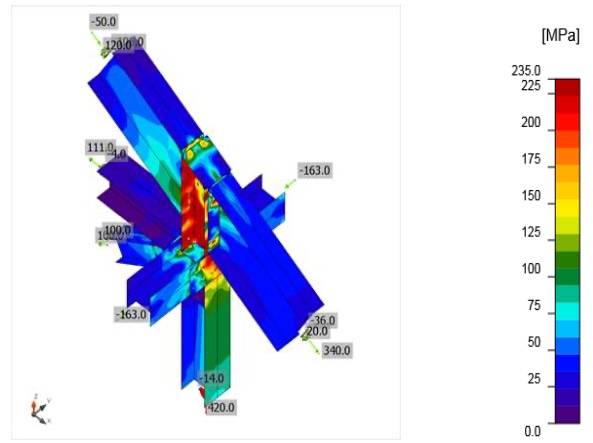

In corrispondenza del CORPO COPERTO DELLA TRIBUNA OVEST (telaio TIPO O) il pilastro esterno del telaio precedentemente descritto si prolunga ulteriormente per fungere da supporto della copertura a sbalzo, la quale viene realizzata con una trave portante IPE 300 sorretta da un sistema di tre tiranti costituiti da n.2 UPN 180 accoppiati.
